Вся работа пускателя двигателя с ЧРП контролируется ПЛК в качестве основного контроллера, который постоянно контролирует такие параметры, как ток и напряжение. В сочетании с человеко--машинным интерфейсом с сенсорным экраном и адаптивными ПИД-алгоритмами он обеспечивает плавное переключение и-регулирование по замкнутому контуру между частотно-регулируемым приводом, устройством плавного пуска и частотой сети, эффективно решая проблемы низкой надежности при запуске двигателя под высоким-высоким напряжением и задержку реагирования на неисправности.

Особенности продукта

1. Работа без простоев

Обеспечивает обнаружение и переключение ошибок на уровне миллисекунд-(<10 ms), ensuring uninterrupted performance in mission-critical applications.
Предотвращает перебои в производстве в суровых условиях (производство электроэнергии, горнодобывающая промышленность, химическая обработка) благодаря архитектуре с резервированием аппаратного и программного обеспечения.

2.-Экономия пространства и-эффективная конструкция

Компактное интегрированное проектирование сокращает занимаемую площадь на 10–15 % по сравнению с традиционными решениями, одновременно снижая общие затраты на систему более чем на 10 %.
Устраняет необходимость во внешней фильтрации и компонентах PFC -, что упрощает установку, снижает сложность проводки и объем работ по техническому обслуживанию.

3. Интеллектуальное управление-промышленного уровня

Адаптивные ПИД-алгоритмы динамически оптимизируют реакцию на колебания нагрузки; программируемые кривые V/F поддерживают более 15 профилей двигателей.
Технология подавления резонанса предотвращает механические гармонические повреждения, обеспечивая плавное изменение скорости в диапазоне 0–50 Гц с пиковой эффективностью до 96 %.

4. Надежная безопасность и соответствие требованиям

Двойная-резервированная защита для IGBT и тиристорных модулей с<1 μs fault response.
Корпус со степенью защиты IP30- предотвращает попадание твердых частиц, а принудительное воздушное охлаждение обеспечивает термическую стабильность при температуре окружающей среды до 55 градусов.
Имеет глобальную сертификацию по стандартам CE EMC/LVD и ГОСТ-R.

5. Высокопроизводительное-управление двигателем

Adjustable current limiting (150–500% FLA) overcomes high-inertia startup challenges in crushers, compressors, and high-voltage motors (>6 кВ).
Возможность подключения по нескольким-протоколам со встроенной поддержкой Modbus RTU/TCP, Profibus-DP и Ethernet/IP обеспечивает плавную интеграцию ПЛК и РСУ.

Техническая дифференциация

Возможность	Традиционные решения	Эта система привода
Восстановление после сбоя	Секунды-минуты простоя	Нулевые перерывы в работе
Начальная производительность	Фиксированные кривые крутящего момента	Нагрузка-адаптивное управление током
Системный след	Требуется внешние фильтры + PFC	Все-в-одной архитектуре
Оптимизация энергопотребления	Типичный КПД 88–92 %	96% подтвержденная эффективность

Энергосбережение-и снижение потребления

Согласно кривой характеристики нагрузки, энергопотребление вентиляторов, насосов и компрессоров прямо пропорционально кубу скорости двигателя. Для этих типов нагрузок управление скоростью двигателя является наиболее эффективным способом достижения экономии энергии.
Когда поток жидкости регулируется с помощью дроссельных клапанов или заслонок, регулировка скорости двигателя может значительно снизить потребление энергии.
Приняв более точные, быстрые и гибкие методы управления скоростью двигателя, можно значительно улучшить общий уровень управления процессом.
Пускатель двигателя с ЧРП сочетает в себе функции устройства плавного пуска, снижая воздействие высоких пусковых токов на электросеть (падение напряжения). Кроме того, по сравнению с устройствами плавного пуска ЧРП могут обеспечивать более высокий пусковой момент и меньший пусковой ток, что приводит к снижению нагрузки на обмотки двигателя и повышению энергоэффективности.
Процессы запуска и ускорения двигателя можно эффективно контролировать, тем самым снижая механическую нагрузку на приводимую нагрузку.
По сравнению с работой на номинальной частоте двигателя использование ЧРП обеспечивает более высокий входной коэффициент мощности.
Потери энергии ЧРП могут составлять всего 1,5% (исключая трансформаторы).

product-800-394

Схема основной системы

Силовая шина высокого-напряжения

product-418-639

Основные технические параметры

Серийный номер	имя	Параметры индикатора
1	Топология	Серия блоков питания с источником напряжения, многоуровневая-
2	Тип двигателя	Асинхронный двигатель или синхронный двигатель
3	Номинальная мощность	2000-3150кВт
4	Номинальное напряжение	10кВ
5	Диапазон выходного напряжения системы	0-10кВ
6	Диапазон выходных частот системы	0-50 Гц
7	Номинальное входное напряжение/допустимый диапазон изменений	10кВ±10%
8	Номинальная входная частота/допустимый диапазон изменения	50 Гц±10%
9	Метод управления	Бездатчиковое векторное управление VF/скоростью
10	Общая эффективность	Больше или равно 96 %
11	Коэффициент мощности	>0,95, устройство компенсации коэффициента мощности не требуется.
12	гармонический	Соответствует требованиям национального стандарта GB14549, нет необходимости добавлять фильтрующее устройство.
13	Скорость изменения напряжения	＜1000 V/ μs
14	Разрешение по частоте	0,01 Гц
15	Форма исправления	Диодный неуправляемый трех-мостовой выпрямитель
16	Форма инвертора	IGBT H-мостовой инвертор
17	Интерфейс связи	RS485
18	Стандартные соединения управления	Жесткое соединение/коммуникация
19	Перегрузочная способность	120 %/1 минуту (повторяется каждые 10 минут), 150 % быстрое- отключение защиты от поломки
20	Уровень шума	<80 дБ
21	Метод охлаждения	Принудительное воздушное охлаждение
22	Клавиатура управления	сенсорный экран
23	Температура окружающей среды	0-+40 градус
24	Уровень защиты	IP30
25	Метод обслуживания	Обслуживание передней и задней части
26	Высота	Меньше или равно 1000 метров

Технические параметры стартера двигателя с ЧРП

Серийный номер	имя	Параметры индикатора
1	напряжение переменного тока	Диапазон колебаний переменного тока 10 кВ: -10%~+10%; частота: 50/60 Гц; доступны настройки оборудования
2	Напряжение изоляции	Линейное напряжение 10кВ; напряжение изоляции 42000В
3	Стартовая перегрузочная способность	Стартовая перегрузка: 100~800%; беговая перегрузка 120%
6	Последовательность фаз	Выходная клемма позволяет работать в любой последовательности фаз и подключается в положительной последовательности фаз.
7	Защита от переходного перенапряжения	поглощающая сеть dv/dt
8	остывать	Естественное охлаждение
9	Байпасный контактор	Вакуумный контактор с возможностью прямого пуска
10	Условия окружающей среды	Малая высота (менее или равна 2000 метров); Относительная влажность 5–95 %
11	курок	Высокочастотное-двойное-запуск оптоволоконного кабеля и компенсация угла проводимости обеспечивают плавный запуск двигателя.
12	Стандарты сертификации	CE, Тяньцзиньский институт Тяньчуань, Российский ГОСТ
13	Силовые компоненты	Цифровизация силовых компонентов обеспечивает сбор данных по нескольким- цепям и мониторинг защиты в-режиме реального времени.
14	Защита от перенапряжения БПК	Защита триггера от перенапряжения БПК обеспечивает быстрое включение тиристора.
15	Защита от перегрузки по току	100–150 % FLA (эффективно во время работы), время срабатывания: 1–20 секунд.
16	Защита от потери выходной фазы	Стоимость поездки: 1-10%; время поездки: 1-60 секунд
17	Начать тайм-аут	Время запуска превышает 10–120 секунд.
18	Количество пусков в час	Диапазон: 1-6 запусков и остановок в час; интервалы 10 минут
19	Ток ограничения кратный	150%-500% регулируемый
20	Экран дисплея	Ток, напряжение, частота, мощность, коэффициент мощности, работа, неисправность, байпас
21	Параметры ускорения	Пусковое напряжение: 15-80%; время линейного изменения: от 1 до 60 секунд
22	Параметры замедления	Потеря фазы, защита от триггера SCR, защита от тока RC, перегрева, перегрузки по току и т. д.

Области применения

Применимо в отраслях промышленности с высокими требованиями к надежности, таких как энергетика, металлургия и химическая обработка, а также в сценариях, включающих влияние запуска двигателя при высоком-напряжении, централизованное управление энергоэффективностью и задержку аварийного переключения.

	Электростанция Типичные области применения включают ветряные турбины, компрессоры, гидроаккумулирующие станции, вытяжные вентиляторы, конденсатные насосы, насосы циркуляционной воды и насосы питательной воды котлов.

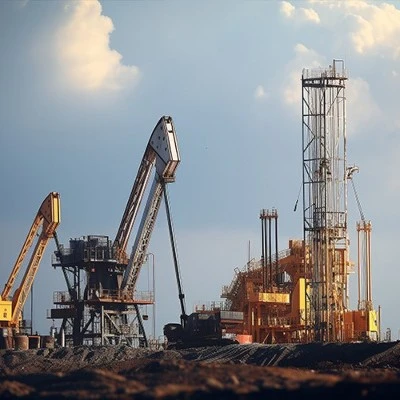

	Нефть, Нефтехимия, Природный газ трубопроводные перекачивающие насосы, впрыскивающие насосы, насосы питательной воды, погружные масляные насосы, циркуляционные водяные насосы, соляные насосы, компрессоры, дожимные вентиляторы, насосы для перекачки нефти и погружные электрические насосы.
	Уголь, Горное дело насосы для удаления окалины, шламовые насосы, шлаковые насосы, насосы для чистой воды, питательные насосы, осевые вентиляторы, насосы с мешалкой, печные вентиляторы, системы передачи, вентиляторы для удаления пыли, дренажные насосы, насосы для среды и вентиляторы встречного-вращения.
	Цементные строительные материалы вентиляторы с принудительной тягой печи, вентиляторы с принудительной тягой печи, хвостовые вентиляторы печи, вентиляторы головки печи, вентиляторы средней-температуры, вентиляторы угольных мельниц, вентиляторы пылеудаления, циркуляционные вентиляторы, вентиляторы измельчения сырья, вентиляторы измельчения цемента, вентиляторы сепараторов и вентиляторы напорной транспортировки.
	Сталь и металлургия воздуходувки доменных печей, вытяжные вентиляторы, компрессионные вентиляторы, вентиляторы подачи воздуха, насосы питательной воды, насосы подачи воды, насосы для удаления окалины и вентиляторы пылеудаления.
	Муниципальное водоснабжение Аэрационные вентиляторы (для отопления, водоснабжения и канализации), вытяжные вентиляторы, вентиляторы приточной вентиляции, повысительные насосы, циркуляционные насосы горячей воды, канализационные насосы, насосы чистой воды, подъемные насосы, насосы водоснабжения, насосы оборотной воды.
	Легкая промышленность, Химическая промышленность воздуходувки для угольного газа, дожимные насосы, компрессоры, осевые насосы, насосы для умягченной воды и насосы для водоснабжения.
