Как поставщик распределительных устройств среднего напряжения, я воочию стал свидетелем той решающей роли, которую правильные требования к заземляющим электродам играют в обеспечении безопасности и надежности электрических систем. Распределительное устройство среднего напряжения предназначено для управления, защиты и изоляции электрооборудования в распределительных сетях, а хорошо спроектированная система заземления необходима для предотвращения опасности поражения электрическим током и сведения к минимуму риска повреждения оборудования.
Понимание основ заземляющих электродов
Прежде чем углубляться в конкретные требования к распределительным устройствам среднего напряжения, важно понять основы заземляющих электродов. Заземляющий электрод — это проводящее устройство, которое закапывают в землю, чтобы обеспечить путь с низким сопротивлением для прохождения электрического тока в землю. Это помогает безопасно рассеивать электрическую энергию и предотвращать накопление опасного напряжения в электрической системе.
Существует несколько типов заземляющих электродов, обычно используемых в распределительных устройствах среднего напряжения, в том числе:
- Стержневые электроды:Обычно они изготавливаются из меди или оцинкованной стали и вбиваются в землю на заданную глубину. Стержневые электроды относительно просты в установке и подходят для большинства почвенных условий.
- Пластинчатые электроды:Пластинчатые электроды представляют собой плоские проводящие пластины, которые закапываются горизонтально в землю. Они обеспечивают большую площадь поверхности для рассеивания тока и часто используются в районах с высоким удельным сопротивлением почвы.
- Полосовые электроды:Ленточные электроды представляют собой длинные узкие проводящие полосы, которые вертикально закапываются в землю. Они обычно используются в помещениях с ограниченным пространством или там, где требуется непрерывный путь заземления.
Основные требования к заземляющим электродам в распределительных устройствах среднего напряжения
Требования к заземляющим электродам в распределительных устройствах среднего напряжения регулируются различными национальными и международными стандартами, такими как стандарты Международной электротехнической комиссии (IEC) и Национальные электрические правила (NEC) в США. Эти стандарты определяют минимальные требования к конструкции, установке и испытаниям заземляющих электродов для обеспечения безопасности и надежности электрических систем.
Электрическое сопротивление
Одним из важнейших требований к заземлителям является их электрическое сопротивление. Сопротивление заземляющего электрода должно быть достаточно низким, чтобы электрический ток мог легко течь в землю и предотвращать накопление опасного напряжения. Максимально допустимое сопротивление заземляющего электрода зависит от конкретного применения и типа электрической системы, но обычно оно находится в диапазоне от нескольких Ом до нескольких десятков Ом.
Для достижения необходимого электрического сопротивления размер, длину и материал заземлителя необходимо тщательно подбирать с учетом состояния почвы в месте установки. Как правило, электроды большего размера и длины имеют меньшее сопротивление, но их установка может быть более сложной и дорогой. Кроме того, удельное сопротивление почвы в месте установки может оказать существенное влияние на электрическое сопротивление заземляющего электрода. Почвы с высоким удельным сопротивлением, такие как сухой песок или каменистая местность, могут потребовать дополнительных мер, таких как использование нескольких электродов или добавление в почву проводящих материалов для достижения необходимого сопротивления.
Механическая прочность
Помимо электрического сопротивления заземляющие электроды должны обладать еще и достаточной механической прочностью, чтобы выдерживать силы, действующие на них при монтаже и эксплуатации. Сюда входит вес самого электрода, а также любые внешние силы, такие как ветер, вода или движение почвы. Механическая прочность заземлителя зависит от его материала, размеров и формы, а также способа установки.
Например, стержневые электроды обычно изготавливаются из твердой меди или оцинкованной стали и вбиваются в землю с помощью гидравлического или пневматического молота. Диаметр и длину стержневого электрода необходимо выбирать исходя из условий почвы и требуемого электрического сопротивления, но он также должен быть достаточно прочным, чтобы выдерживать движущие силы, не сгибаясь и не ломаясь. Пластинчатые и ленточные электроды обычно изготавливаются из тонких листов меди или стали и закапываются в землю с помощью траншейной машины. Эти электроды должны быть спроектированы так, чтобы выдерживать вес почвы и любые внешние силы, не разрываясь и не деформируясь.
Коррозионная стойкость
Еще одним важным требованием к заземлителям является их коррозионная стойкость. Заземляющие электроды подвергаются воздействию окружающей среды и окружающей среды, что может привести к их коррозии с течением времени. Коррозия может снизить электропроводность электрода и увеличить его электрическое сопротивление, что может поставить под угрозу эффективность системы заземления.
Чтобы предотвратить коррозию, заземляющие электроды обычно изготавливаются из материалов, устойчивых к коррозии, таких как медь, нержавеющая или оцинкованная сталь. Кроме того, электроды могут быть покрыты защитным слоем, например полимерным покрытием или краской с высоким содержанием цинка, для дальнейшего повышения их коррозионной стойкости. Способ установки также может влиять на коррозионную стойкость заземляющего электрода. Например, электроды, закопанные во влажную или кислую почву, могут потребовать дополнительной защиты, такой как использование защитного анода или установка дренажной системы для предотвращения скопления воды вокруг электрода.
Установка и обслуживание
Правильная установка и техническое обслуживание заземляющих электродов необходимы для обеспечения их долгосрочной работы и надежности. Установка заземляющих электродов должна выполняться квалифицированным персоналом в соответствии с инструкциями производителя и соответствующими национальными и международными стандартами. Сюда входит правильный выбор и размещение электродов, а также правильный монтаж соединительных кабелей и проводников.
После установки заземляющие электроды следует регулярно проверять и проверять, чтобы убедиться в их правильном функционировании. Сюда входит измерение электрического сопротивления электродов и проверка на наличие признаков коррозии или повреждений. Любые вопросы или проблемы следует решать незамедлительно, чтобы предотвратить развитие более серьезных проблем.
Важность соблюдения требований
Соблюдение требований к заземляющим электродам для распределительных устройств среднего напряжения не только важно для обеспечения безопасности и надежности электрических систем, но также требуется по закону во многих странах. Несоблюдение этих требований может привести к серьезным последствиям, включая поражение электрическим током, возгорание и повреждение оборудования.
Как поставщик распределительных устройств среднего напряжения, мы стремимся предоставлять нашим клиентам высококачественную продукцию, которая соответствует или превосходит соответствующие национальные и международные стандарты. Наше распределительное устройство спроектировано и изготовлено с учетом обеспечения надлежащего заземления и заземления, и мы предоставляем нашим клиентам подробные инструкции по установке и техническому обслуживанию, чтобы гарантировать правильную установку и обслуживание их систем.
Заключение
В заключение отметим, что требования к заземляющим электродам для распределительных устройств среднего напряжения имеют решающее значение для обеспечения безопасности и надежности электрических систем. Понимая основы заземляющих электродов, основные требования к их проектированию и установке, а также важность соблюдения требований, вы можете гарантировать, что установка распределительного устройства среднего напряжения безопасна, надежна и соответствует соответствующим стандартам.

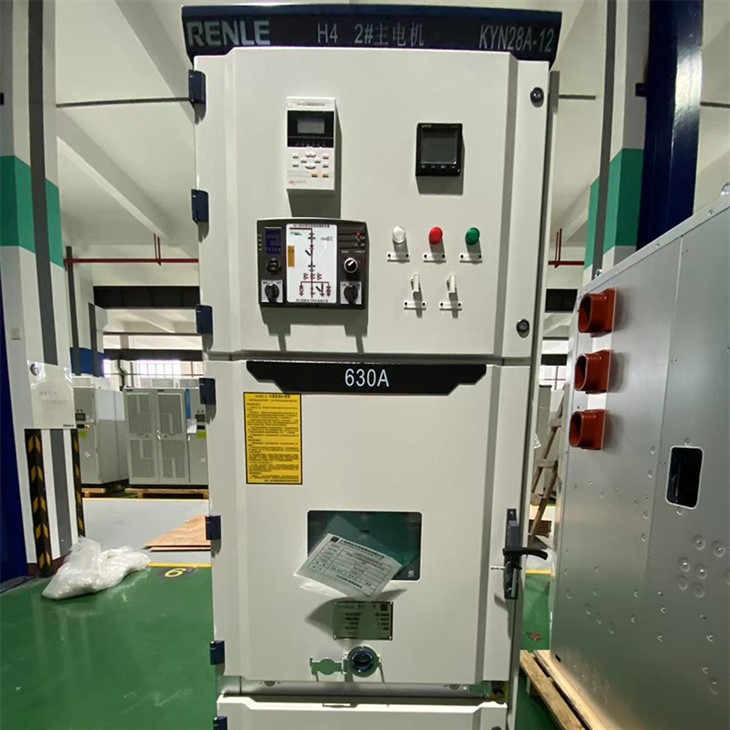

Если вы находитесь на рынкеЯчейка среднего напряженияили у вас есть какие-либо вопросы о требованиях к заземляющим электродам для установки распределительного устройства среднего напряжения, пожалуйста, не стесняйтесь обращаться к нам. Наша команда экспертов всегда готова помочь вам выбрать продукты и решения, соответствующие вашим конкретным потребностям, а также обеспечить правильную установку и обслуживание вашей электрической системы.
Ссылки
- Международная электротехническая комиссия (МЭК). МЭК 61936-1:2018, Силовые установки напряжением выше 1 кВ переменного тока. Часть 1. Общие правила.
- Национальная ассоциация противопожарной защиты (NFPA). NFPA 70: Национальный электротехнический кодекс (NEC).
- Институт инженеров по электротехнике и электронике (IEEE). IEEE Std 80-2013, Руководство по безопасности при заземлении подстанций переменного тока.
