Частотно-регулируемые приводы среднего напряжения (ЧРП) стали неотъемлемой частью современных промышленных применений, обеспечивая точный контроль скорости двигателя, энергоэффективность и снижение износа оборудования. Меня, как ведущего поставщика частотно-регулируемых приводов среднего напряжения, часто спрашивают о том, как эти приводы контролируют скорость двигателя. В этом сообщении блога я углублюсь в технические детали частотно-регулируемых приводов среднего напряжения и объясню механизмы, лежащие в основе их возможностей управления скоростью.
Понимание основ работы двигателей переменного тока
Прежде чем мы углубимся в работу частотно-регулируемых приводов среднего напряжения, важно понять основные принципы работы двигателей переменного тока (AC). Двигатели переменного тока являются наиболее распространенным типом двигателей, используемых в промышленности, благодаря их простоте, надежности и эффективности. Скорость двигателя переменного тока определяется частотой электропитания и количеством полюсов двигателя. Синхронную скорость (Ns) двигателя переменного тока можно рассчитать по следующей формуле:
Нс = (120 * f)/П
Где:
- Ns — синхронная скорость в оборотах в минуту (об/мин).
- f — частота электропитания в Герцах (Гц)
- P — количество полюсов двигателя.
Например, 4-полюсный двигатель, работающий от сети с частотой 60 Гц, будет иметь синхронную скорость:
Нс = (120*60)/4 = 1800 об/мин
На практике фактическая скорость двигателя переменного тока немного меньше синхронной скорости из-за скольжения, которое представляет собой разницу между синхронной скоростью и фактической скоростью двигателя. Скольжение необходимо для того, чтобы двигатель создавал крутящий момент, и обычно для асинхронных двигателей оно находится в диапазоне 1–5 %.

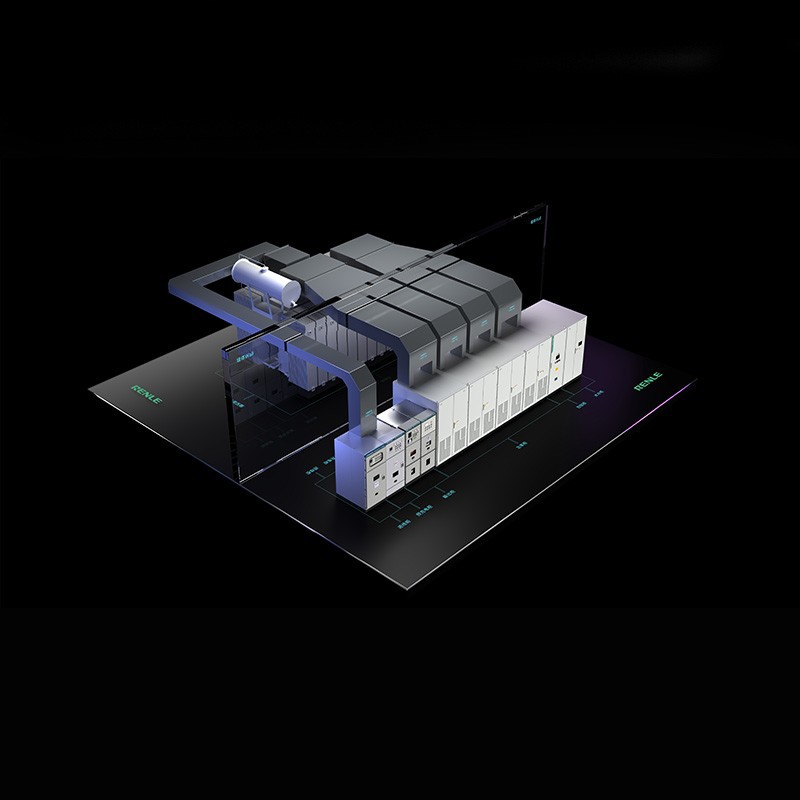

Как частотно-регулируемые приводы среднего напряжения контролируют скорость двигателя
Частотно-регулируемые приводы среднего напряжения управляют скоростью двигателя переменного тока, изменяя частоту и напряжение электропитания двигателя. Регулируя частоту, ЧРП может изменять синхронную скорость двигателя, что, в свою очередь, изменяет фактическую скорость двигателя. ЧРП также регулирует напряжение для поддержания постоянного соотношения вольт на герц (В/Гц), что необходимо для обеспечения эффективной работы двигателя и предотвращения перегрева.

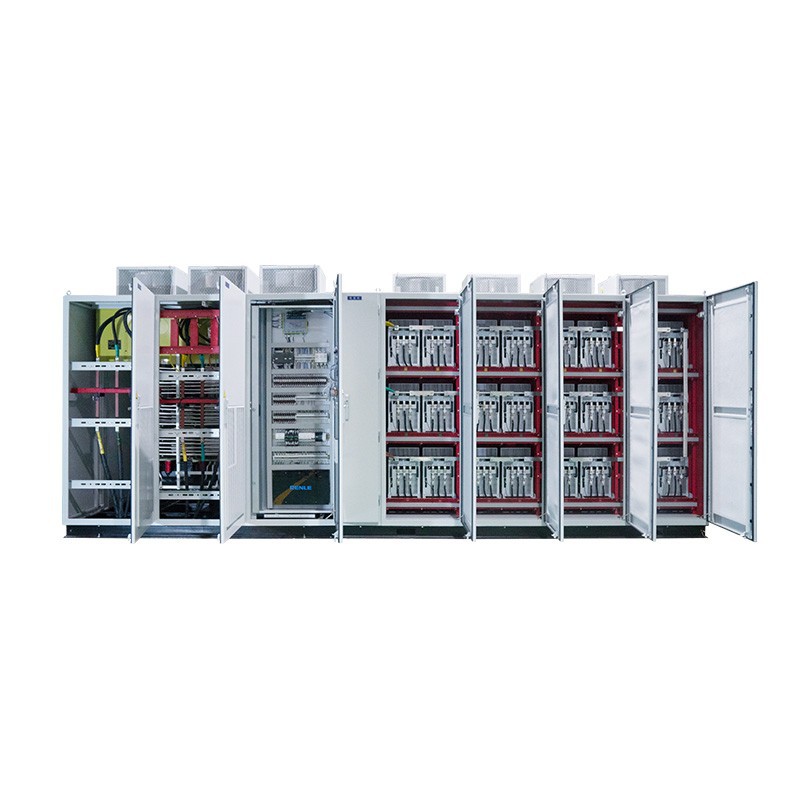

Основные компоненты частотно-регулируемого привода среднего напряжения включают в себя выпрямитель, шину постоянного тока и инвертор. Выпрямитель преобразует входную мощность переменного тока в мощность постоянного тока, которая затем сохраняется на шине постоянного тока. Затем инвертор преобразует мощность постоянного тока обратно в мощность переменного тока с желаемой частотой и напряжением для двигателя.
выпрямитель
Выпрямитель является первой ступенью частотно-регулируемого привода и отвечает за преобразование входящей мощности переменного тока в мощность постоянного тока. В ЧРП среднего напряжения используются два основных типа выпрямителей: диодные выпрямители и тиристорные выпрямители.
- Диодные выпрямители:Диодные выпрямители — это самый простой и распространенный тип выпрямителя, используемый в преобразователях среднего напряжения. Они состоят из диодного моста, который преобразует мощность переменного тока в мощность постоянного тока. Диодные выпрямители относительно недороги и имеют высокий КПД, но не позволяют управлять напряжением шины постоянного тока.
- Тиристорные выпрямители:Тиристорные выпрямители сложнее и дороже диодных, но позволяют управлять напряжением шины постоянного тока. Тиристорные выпрямители состоят из тиристорного моста, которым можно управлять, чтобы изменять величину постоянного напряжения на шине постоянного тока. Это позволяет ЧРП регулировать напряжение шины постоянного тока в соответствии с требованиями двигателя и повышать общую эффективность системы.
Автобус постоянного тока
Шина постоянного тока является промежуточной ступенью ЧРП и отвечает за сохранение мощности постоянного тока от выпрямителя. Шина постоянного тока состоит из батареи конденсаторов, которая фильтрует напряжение постоянного тока и обеспечивает стабильный источник питания для инвертора. Размер батареи конденсаторов зависит от номинальной мощности ЧРП и требований двигателя.
Инвертор
Инвертор является последней ступенью ЧРП и отвечает за преобразование мощности постоянного тока из шины постоянного тока обратно в мощность переменного тока с желаемой частотой и напряжением для двигателя. В ЧРП среднего напряжения используются два основных типа инверторов: инверторы источника напряжения (VSI) и инверторы источника тока (CSI).
- Инверторы источника напряжения (VSI):VSI являются наиболее распространенным типом инверторов, используемых в преобразователях среднего напряжения. Они состоят из моста биполярных транзисторов с изолированным затвором (IGBT), которыми можно управлять, чтобы изменять частоту и напряжение выходного переменного тока. VSI относительно просты и имеют высокий КПД, но для поддержания стабильного напряжения постоянного тока им требуется большая батарея конденсаторов на шине постоянного тока.
- Инверторы источника тока (CSI):CSI менее распространены, чем VSI, но используются в приложениях, где требуется высокий пусковой момент. Они состоят из тиристорного моста, которым можно управлять, чтобы изменять ток и частоту выходного переменного тока. CSI более сложны и имеют меньший КПД, чем VSI, но они не требуют большой конденсаторной батареи на шине постоянного тока.
Преимущества использования частотно-регулируемых приводов среднего напряжения
Частотно-регулируемые приводы среднего напряжения обладают рядом преимуществ по сравнению с традиционными методами управления двигателями, в том числе:
- Энергоэффективность:Изменяя скорость двигателя в соответствии с требованиями нагрузки, частотно-регулируемые приводы среднего напряжения могут значительно снизить потребление энергии и сэкономить на эксплуатационных расходах. Например, двигатель, работающий на скорости 50 % от номинальной, будет потреблять примерно 12,5 % энергии по сравнению с двигателем, работающим на полной скорости.
- Точный контроль скорости:Частотно-регулируемые приводы среднего напряжения обеспечивают точный контроль скорости двигателя, что позволяет точно управлять процессом и повышать качество продукции. Это особенно важно в тех случаях, когда скорость двигателя необходимо регулировать в соответствии с требованиями процесса.
- Уменьшенный износ:Плавно запуская и останавливая двигатель, а также снижая механическую нагрузку на двигатель и приводимое в движение оборудование, частотно-регулируемые приводы среднего напряжения могут продлить срок службы оборудования и снизить затраты на техническое обслуживание.
- Улучшенный коэффициент мощности:Частотно-регулируемые приводы среднего напряжения могут улучшить коэффициент мощности электрической системы, что может снизить нагрузку на электрическую сеть и сэкономить на затратах на электроэнергию.
Применение частотно-регулируемых приводов среднего напряжения
Частотно-регулируемые приводы среднего напряжения используются в широком спектре промышленных применений, в том числе:
- Насосы и вентиляторы:Частотно-регулируемые приводы среднего напряжения обычно используются для управления скоростью насосов и вентиляторов в системах отопления, вентиляции и кондиционирования, на водоочистных станциях и в промышленных процессах. Изменяя скорость насоса или вентилятора в соответствии с требованиями нагрузки, частотно-регулируемые приводы среднего напряжения могут значительно снизить потребление энергии и сэкономить на эксплуатационных расходах.
- Компрессоры:Частотно-регулируемые приводы среднего напряжения используются для управления скоростью компрессоров в холодильных системах, воздушных компрессорах и газопроводах. Изменяя скорость компрессора в соответствии с требованиями нагрузки, частотно-регулируемые приводы среднего напряжения могут повысить эффективность компрессора и снизить потребление энергии.
- Конвейеры и краны:Частотно-регулируемые приводы среднего напряжения используются для управления скоростью конвейеров и кранов на производственных предприятиях, складах и в портах. Изменяя скорость конвейера или крана в соответствии с требованиями нагрузки, частотно-регулируемые приводы среднего напряжения могут повысить производительность системы и снизить потребление энергии.
- Мельницы и дробилки:Частотно-регулируемые приводы среднего напряжения используются для управления скоростью мельниц и дробилок в горнодобывающей, цементной и нерудной промышленности. Изменяя скорость мельницы или дробилки в соответствии с требованиями нагрузки, частотно-регулируемые приводы среднего напряжения могут повысить эффективность процесса и снизить потребление энергии.
Заключение
Частотно-регулируемые приводы среднего напряжения — это мощное и универсальное решение для управления двигателем, которое обеспечивает точный контроль скорости двигателя, энергоэффективность и снижение износа оборудования. Как поставщик частотно-регулируемых приводов среднего напряжения, мы стремимся предоставлять нашим клиентам высококачественную продукцию и отличное обслуживание клиентов. Если вы хотите узнать больше о наших частотно-регулируемых приводах среднего напряжения или у вас есть вопросы о том, как их можно использовать в вашем приложении, пожалуйста,обратитесь к намчтобы начать разговор о ваших конкретных потребностях. Мы с нетерпением ждем возможности сотрудничать с вами, чтобы найти лучшее решение для ваших требований к управлению двигателем.
Ссылки
- Болдеа И. и Насар С.А. (1999). Электроприводы: комплексный подход. ЦРК Пресс.
- Краузе П.С., Васинчук О. и Судхофф С.Д. (2002). Анализ электрических машин и систем привода. Уайли-Интерсайенс.
- Мохан Н., Унделанд ТМ и Роббинс В.П. (2003). Силовая электроника: преобразователи, приложения и дизайн. Уайли-Интерсайенс.
